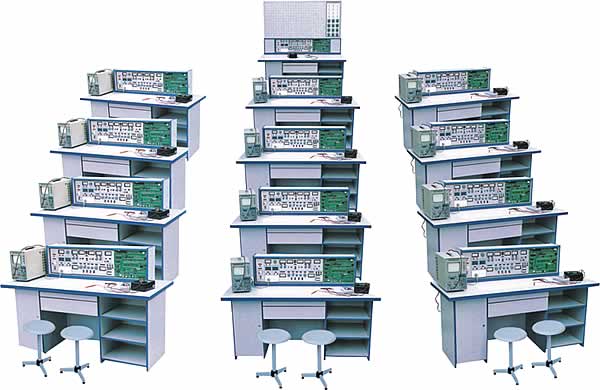

模拟、数字电子电路、微机接口电路、微机应用综合实验室成套设备

产品介绍：

一、用途、特点:

　　本产品适用于86系列微电子机原理课程，综合了各学校讲课及实验教师的意见、增加了系统的开放能力和灵活性。为提高学生独立思维和动手能力，对计算机硬件要求较高的专业，提供了开放的实验平台并新增加了微机控制实验，使这门课程的实验更加深入完整。为适合基础教学的需要，增添了数字电路、模拟电子技术实验线路。这一崭新的系统实现了专业基础课（模拟、数字电路）、专业课(微机原理)、课程设计和毕业设计(微机应用)的三合一，真正做到了一机多用，大大节省实验室，节省管理人员，节省奖金。配合本设备，我们特为教师提供了微机原理课、微机应用课的教师实验指导书，书中对这部分实验都写有实验目的，实验电路以及汇编语言和C语言的参考程序清单(提供程序软盘)，供教师参考，减轻了教师备课和辅导实验的工作量。该设备是学校一步到位，上规模、上档次的理想选择。

二、结构与配备

1、实验台结构:
一桌为二座，桌面中央设置通用电路插板，元件盒在其上接插成实验电路完成实验。 桌的左右各有一个柜，柜中存放元器件、贮存板及电脑， 中间上层放置键盘、下层抽屉存放工具、万用表、导线等。桌面尺寸:160X7Ocm。

2、学生实验台:

A、电源

1、电源输入:工作电压220V5%(50Hz)，输入时指示灯亮。
2、电源输出：有保险丝和漏电保护开关二级保护功能。
A组:低压交流电压3-24V分七档可调，输出电流1.5A，电流表指示。
B组:二组互相独立的0-30V连续可调直流稳压电源，输出电流2A，具有短路保护功能。
C组:低压直流稳压电源，电压+5V，电流0.5A，有表指示。
D组:单相市电输出，供用户自备仪器使用。

B·函数发生器

1波形:输出正弦波、三角波、方波。
2频率范围:5Hz-55OKHz，有频率表指示。
3·七段译码器及对应译码显示数码管。
4·微机接口部分:一块PC总线扩展、8279键盘、六位数码显示板和连接电缆。还设有I/0地址译码电路8255、8253、ADC0809、DAC0832等。
5·微机应用部分:设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路。
6·辅助电路:40脚、20脚、16脚、14脚集成插座，逻辑电平开关、LED显示、时钟（MHz、2MH2）、方波信号和逻辑笔等。
7·外测交直流二用电流表:精度0.5级，三位半数字式显示，测量范围:0～1000mA。
8·外测交直流二用电压表:精度0.5级，三位半数字式显示，测量范围:0～999V。

3、示教台:1台示教台，分别控制12台学生的电源，通用电路板演示屏立在实验台上，尺寸150X7Ocm，用于讲解、演示。

4、器材配备:

12台实验台、12张学生实验操作桌、l台主控演示台、13只MF500万用表、13只数字万用表、39只指针式1.5级支流电流表，25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二级极大管、三极管、场效应管、集成可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套声传感器、直流电机、步进电机等。13套剥线钳、螺丝刀、尖嘴钳等工具。

5·用户自备器材:双踪示波器(型号不限)，功率表、滑线变阻器、毫伏表

三、实验项目:

一、数电、模电实验

2、微机接口实验

四、实验台主要技术指标:

●.电源及参数

输入电源:三相四线电源，输入时指示灯亮

电源输出 有保险丝和漏电保护开关二级保护功能。

A组:单、三相可调交流电源，提供三相0~430V连续可调的交流电源，同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自调调压器，配有三只指针式交流电压表，指示调压器输出电压。

B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。

C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。

D组:双路稳流稳压电源，二路输出电压均为0～30V，由多图电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压穗压度<10－2，负载穗定度<10－2，纹波电压: <5mv。

E组:单相交流市电输出，供用户自备设备使用。

●.函数信号发生器:

波形:正弦波、三角波、方波脉冲波、锯齿波、TTL方波.

频率范围:由0.1Hz到2MHz，分七个频率档级。

正弦波失真度:10-30Hz〈3 %30Hz-10OKHz≤1%

方波响应:前沿/后沿≤100nS（开路）

最大输出幅度(开路)：f〈lMHz 幅度≤2OVp-p　l〈mf≤2MHz 幅度≤l6Vp-p

直流偏(开路)：±lOV

输出阻抗Z：ZO=50Ω±5Ω

占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。

压控振荡(VCF)加外加直流电压0±5V变化时，对应的频率变化大于l00·1。

输出衰减:2OdB　4OdB　6OdB

●.频率计数器:

测频范围:lHz～lOOMHz。

闸门时间:0.01S、0.1S、1S、10S

输入阻抗(ＡＣ耦合)：电阻分量约500KΩ，并联电容约1OOP。

次脉冲:每次可输出一对正负脉冲。

音频功率放大器:输入音频电压不低于lOmV，输出功率不小于lW，音量可调，内有喇叭，用于放大电路扩音，也可作信号手迹。

七段译码器(SB-2000B电工实验室成套设备无此功能)：3组七段译码及对应译码显示数码管。

外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA

外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范困:0～99.9V。

●、实验操作桌:
双面饰面板制成，不变形不褪色，尺寸:160X70X8Ocm，造型美观大方,中间设有抽屉存放工具，左右二只存放柜，用于储存元器件。

●绝缘电阻: >5MΩ

●漏电保护:漏电动作电流3OmA
